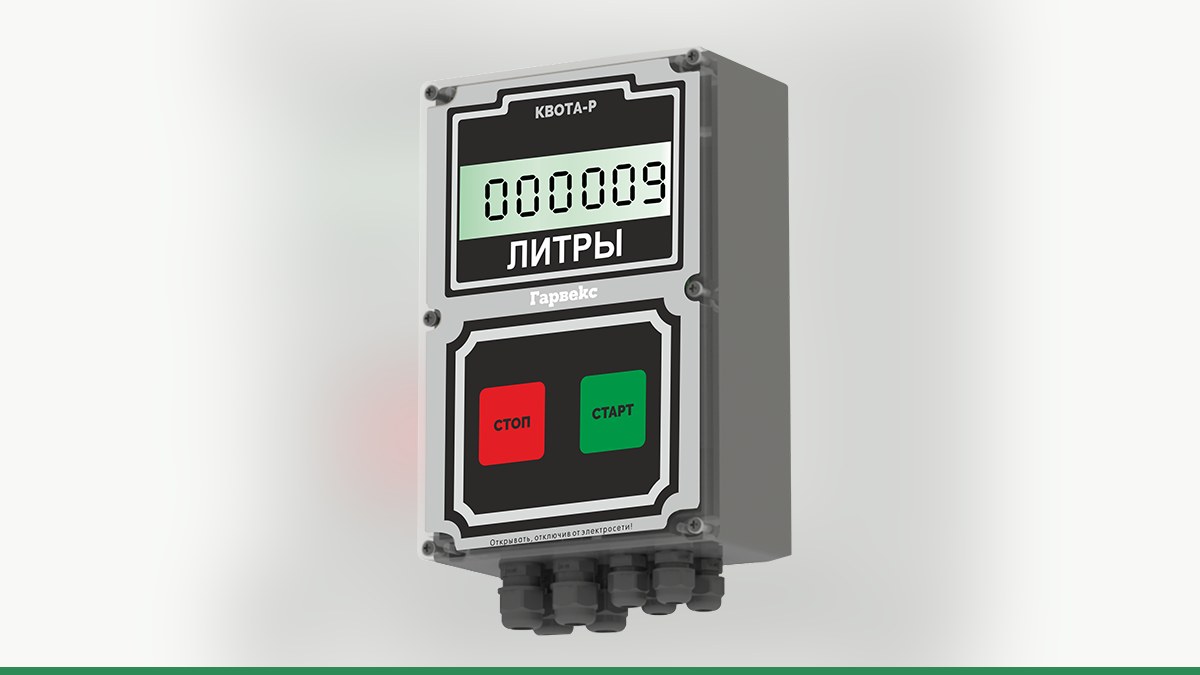

Прямое подключение ТРК Gilbarco к контроллеру «Квота»: импульсы, насос, клапан

Колонки Gilbarco — серия SK700, выпускавшаяся в Германии, в Зальцкоттене, а также линейки Encore, Horizon и Euroline — встречаются на ведомственных заправках, мини-АЗС и КАЗС. Если такая колонка уже стоит, а учёт отпуска нужно перевести на контроллер, есть два пути: прямое подключение к контроллеру «Квота» или замена платы управления колонки. Ниже разбираем первый вариант: он работает на импульсах и реле, без протоколов обмена, и позволяет контроллеру самому считать литры, включать насос и управлять клапаном.

Что значит «прямое подключение»

При прямом подключении «Квота» выступает счётным и управляющим узлом. Она:

• принимает импульсы генератора импульсов колонки и считает по ним объём — в настройке задаётся коэффициент «импульсов на литр»;
• включает насос через свои реле;
• управляет клапаном;
• следит за датчиком пистолета, тип контакта задаётся в настройке — нормально замкнутый или нормально разомкнутый;
• останавливает насос, если импульсы пропали.

Протоколы связи здесь не используются — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Это важно не путать с другим способом: управление по RS-485 применяется, когда у колонки есть своя электроника, которая сама считает литры, а контроллер лишь разрешает налив, задаёт дозу и получает результат.

Что нужно получить от колонки Gilbarco

Генератор импульсов

В SK700 электроника собрана в отдельном герметичном блоке Sandpiper над гидравликой: там плата управления насосом, плата клапанов и импульсный датчик — пульсер. Именно с него при прямом подключении снимаются импульсы. Пульсер и калибровочный переключатель относятся к метрологическим узлам и пломбируются, поэтому доступ к ним лучше согласовать заранее.

Насос и клапаны

Гидравлический блок SK700 включает насосный блок Blackmer GDP и поршневой счётчик C+ Meter или Ecometer. Клапаны — цифровые пропорциональные с электромагнитными катушками, управляемые программно. Для прямого подключения инженерам нужен доступ к пускателю насоса и клапанам. В терминах контроллера это пост с клапаном снижения расхода.

Датчик пистолета

Сигнал «пистолет в гнезде» подключается к «Квоте» напрямую; в настройке выбирается нормально замкнутый или нормально разомкнутый контакт.

Сколько постов закроет прямое подключение

На один контроллер Квота-2 или Квота-3 можно завести один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. У Квота-3 всего до четырёх постов, но прямым подключением — только один полноценный или два упрощённых, остальные подключаются по RS-485. Способы можно совмещать: например, один пост прямым подключением и ещё три по RS-485.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему подключения.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента импульсов.
4. Подключение связи и проверка, что заправки приходят в АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Коэффициент удобнее подтверждать по факту: пробный налив в мерник показывает, насколько расчёт расходится с реальным объёмом. Если связь пропала, заправки сохраняются в памяти контроллера и уходят на сервер позже.

Протоколы Gilbarco: что нужно знать

У SK700 и SK700-2 связь с системой управления построена на протоколе Gilbarco 2Wire (двухпроводная токовая петля) и IFSF-Lon; в SK700-2 доступны также ER3, ATCL и PUMA LAN через дополнительные платы. Режим работы выбирается программно через менеджерскую клавиатуру. Возможность связи по Gilbarco Two-Wire (токовая петля) или IFSF с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс. При прямом подключении эти протоколы не задействованы вовсе.

Если прямое подключение не подходит

Второй вариант — замена электроники колонки на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка ведётся через меню и по Wi-Fi. Такой путь выбирают, когда электроника колонки устарела или несовместима; конкретную схему подбирают по осмотру колонки.

Сервис и поверка

Настройка колонок Gilbarco выполняется кодами команд и функций с менеджерской клавиатуры, диагностика и загрузка прошивок — через ноутбук по RS232, а электроника и клапаны доступны сверху без вскрытия гидравлики. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Прямое подключение ТРК Gilbarco к контроллеру «Квота» опирается на три вещи: импульсы генератора импульсов, реле насоса и управление клапаном. Протоколы здесь не нужны, а коэффициент «импульсов на литр» подбирается по пробному наливу в мерник. Но решение о схеме принимают не по описанию, а по факту: отправьте инженерам Гарвекс фото шильдика и платы колонки — по ним подберут вариант подключения и подтвердят, хватит ли прямого подключения или понадобится замена платы. Контакты — контакты Гарвекс.
